Braçadeira de montagem solar para tubo quadrado – Soluções de fixação solar para todos os orçamentos

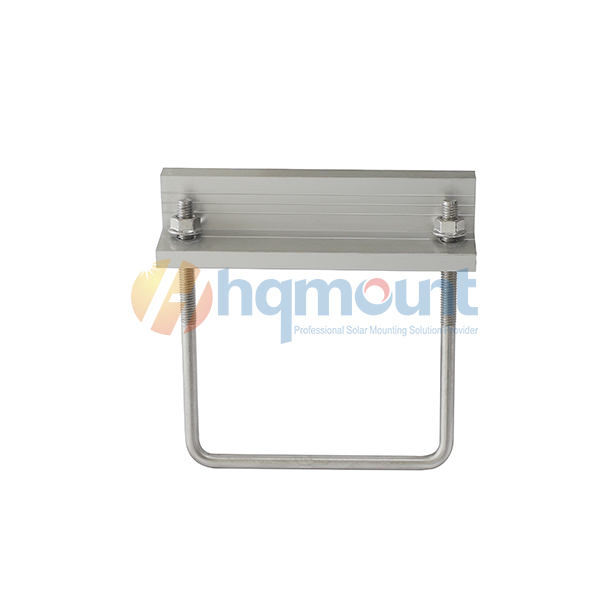

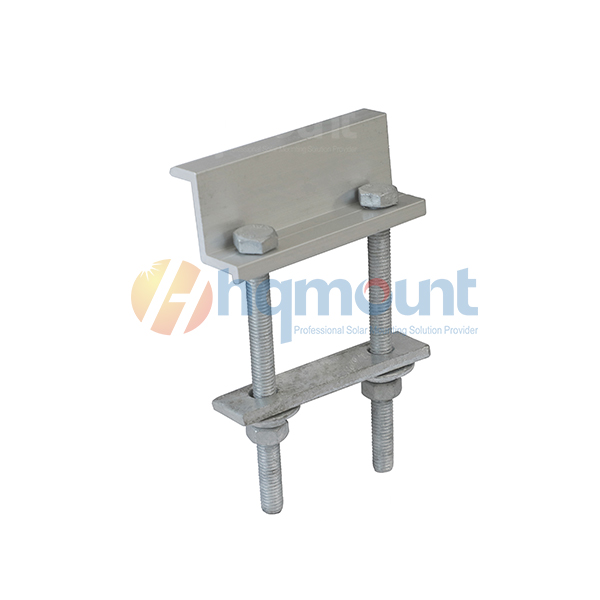

Alumínio com furo duplo • Parafuso em U ou barra chata • Aço ZAM (menor custo) • Direto do fabricante
Solução 1 e 2
–

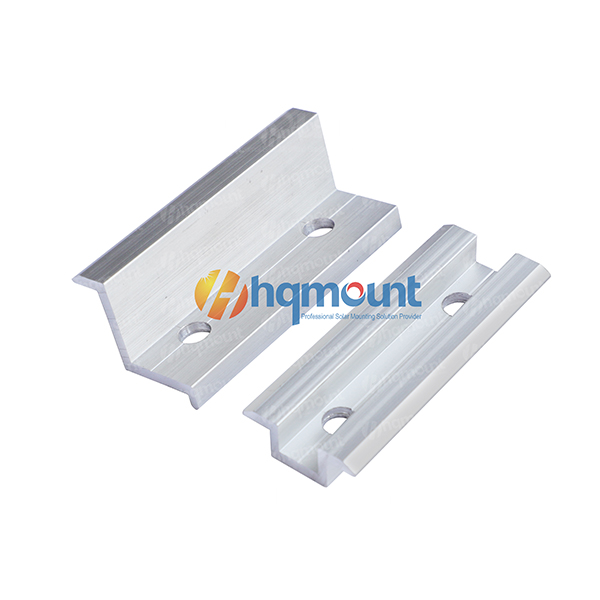

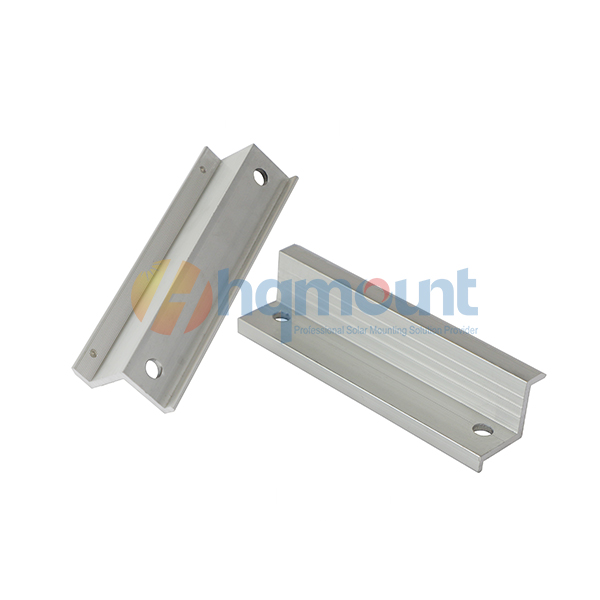

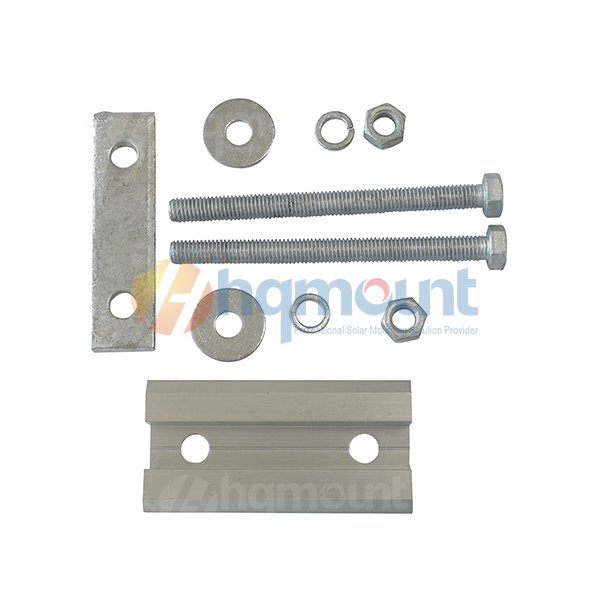

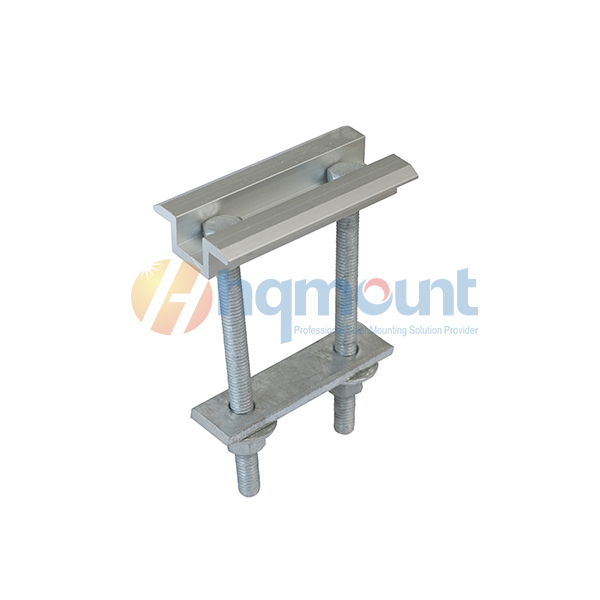

Fixação lateral superior (braçadeira de alumínio com dois furos)
Posição de fixação:
Painel solar montado na parte superior da estrutura tubular quadrada.
Solução 3
–

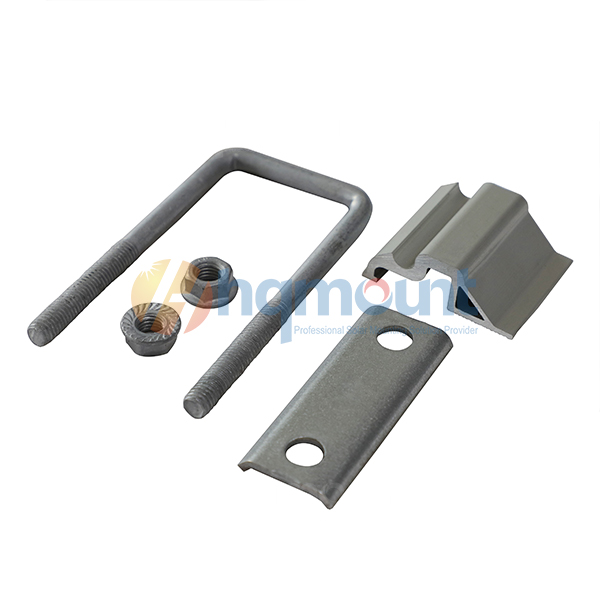

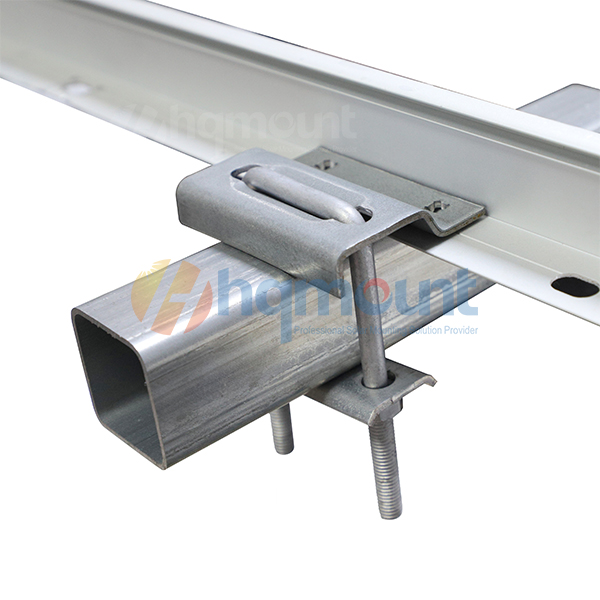

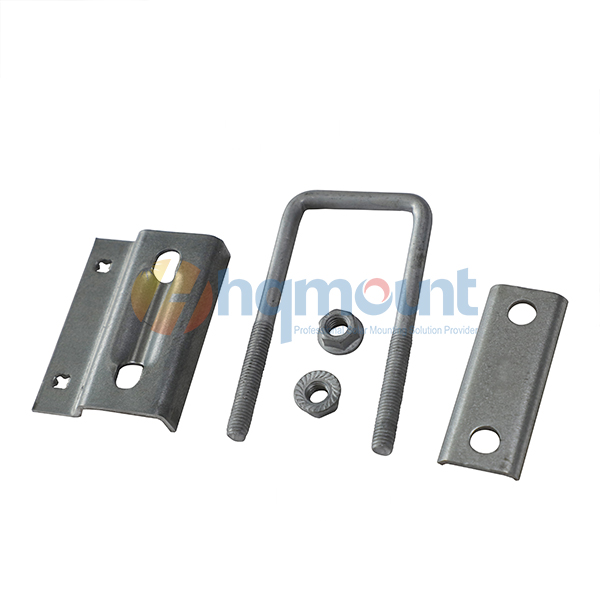

Fixação lateral inferior (aço ZAM)
–
Custo mais baixo)
Posição de fixação:
Painel solar montado na parte inferior da estrutura tubular quadrada (sob a estrutura).
- Material: Aço revestido com ZAM (S350GD+ZAM)
- Mais econômico que o alumínio.
- Resistência à corrosão 2 a 6 vezes melhor do que a galvanização padrão (SGS 4000H)
- Ideal para: projetos com orçamento limitado, instalação oculta sob o tubo.
Solução 4
–

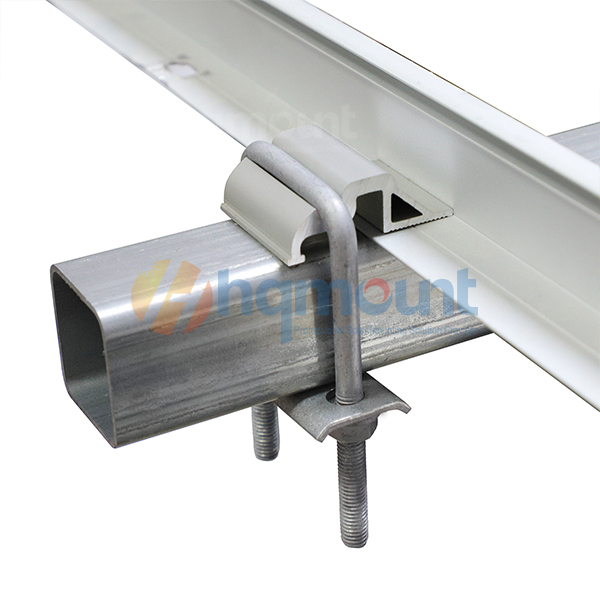

Fixação lateral inferior (parte superior em alumínio)
–
Design especial)
Posição de fixação:
Painel solar montado na parte inferior da estrutura tubular quadrada, mas com um componente superior de alumínio para maior resistência à corrosão.
- Parte superior em alumínio + design de fixação na parte inferior
- Combina a durabilidade do alumínio com a conveniência da montagem sob o chassi.
- Recomendado para: áreas costeiras ou onde a montagem na parte inferior é necessária, mas o alumínio é preferencial.
-
Acabamento anodizado (AA10)
μ
m)
Qual posição de montagem você deve escolher?
|
Posição de fixação
|
Soluções
|
Ideal para
|
Visibilidade do painel
|
|
Lado superior (painel na parte superior)
|
Solução 1 e 2
|
Suportes de solo padrão, fácil acesso
|
Painel visível acima da estrutura
|
|
Lado inferior (painel embaixo)
|
Solução 3 (ZAM) ou Solução 4 (Alumínio)
|
Projetos estéticos, garagens, perfil mais baixo, fixadores ocultos.
|
O painel fica abaixo ou alinhado com a moldura.
|
Tamanhos de tubo quadrado compatíveis
✅ 40 × 40 mm ✅ 40 × 60 mm ✅ 40 × 80 mm
Tamanhos personalizados disponíveis mediante solicitação. Qual solução você está usando atualmente?

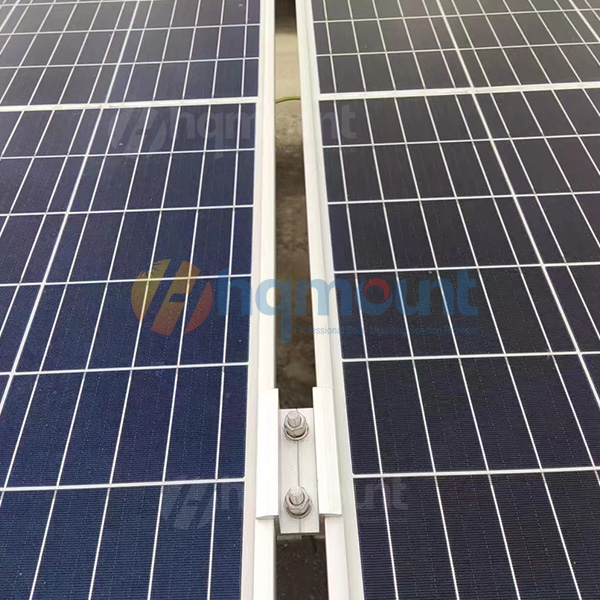

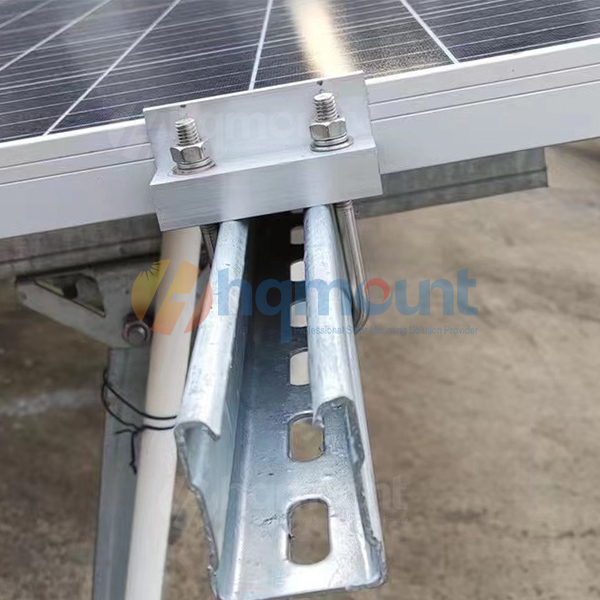

Também é adequado para projetos de fixação de painéis solares em solo com estrutura de aço em formato de U. As duas imagens acima mostram um projeto da HQ Mount no Oriente Médio, com comprimentos disponíveis de 80 mm e 100 mm.
