montagem de telhado plano solar
montagem de telhado plano foi projetado para atender às necessidades dos ângulos de inclinação ajustáveis.
ângulos de inclinação ajustáveis disponíveis fazem com que o sistema obtenha a melhor eficiência.
características da montagem solar do telhado da lata plana:
1. sistema de montagem no telhado flexível
Economia 2.significant.
Compatibilidade do módulo 3.high
4. menor e preço competitivo.
5. alta resistência e resistência à ferrugem.
detalhes dos produtos
|
ap plicatura |
telhado plano |
pv moudle |
emoldurado |
|
layout |
paisagem e retrato |
altura do edifício |
até 20m |
|
ângulo da telha |
fixo, 10-60 ° |
velocidade do vento |
até 88m / s (316,8 km / 196,9 mph) |
|
material |
alumínio anodizado 6005t6, aço inoxidável 304,410 |
padrão |
como / nzs1170.2: 2011,
jis c 8955: 2011
|
Ferramentas
instrução de instalação
de acordo com a instalação prática do anjo, determine a localização de cada suporte de base, dimensão s.

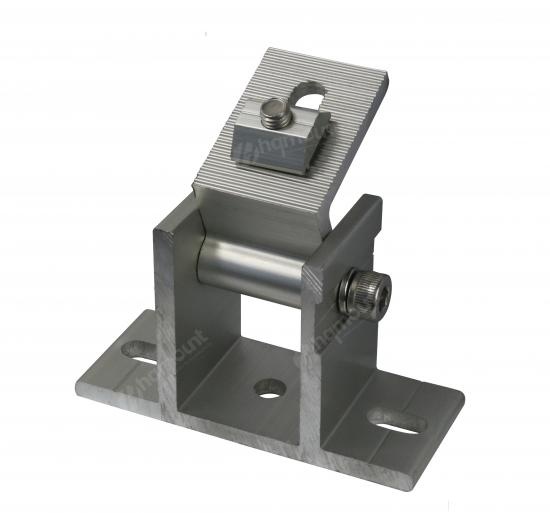

os suportes da base frontal são pré-montados.
Instale o suporte da base frontal no teto, fixe-o com parafusos.
instalação de trilho frontal
1 conecte o parafuso através do sulco de fixação.
2 prenda o parafuso no ranhura do trilho, gire o parafuso para encaixar a ranhura.
3 aperte o parafuso para fixar o ferroviário, verifique se a marca a parte inferior do parafuso é vertical ao sulco.

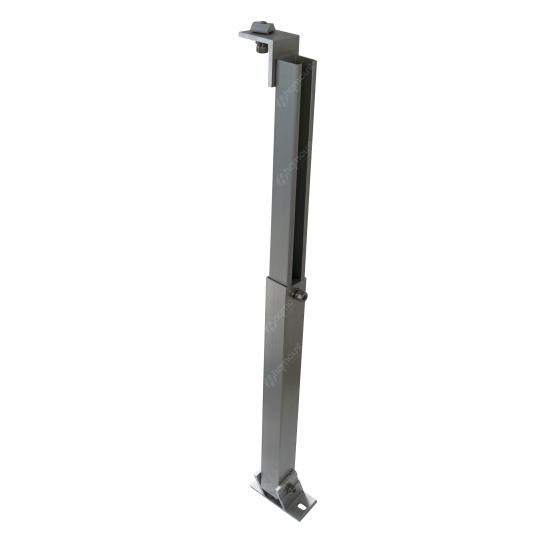

o suporte traseiro é pré-montado.
fixe o painel solar ao trilho com grampo inter e grampo final.
1. deslize o painel contra o painel instalado, em seguida, aperte o grampo inter.
2. Deslize a braçadeira final firmemente contra o painel e aperte-a. deve haver uma margem de d = 25 mm a 30 mm.
detalhes de instalação inter clamp.
1.colocar o parafuso na ranhura do trilho.
2. deslize o parafuso para a posição perto do painel solar. se empenhar a cabeça do parafuso com ranhura.
3.fasten o inter, certifique-se o marca na parte inferior do parafuso é paralelo à borda para solar painel.
detalhes da instalação da braçadeira final.
1 coloque o parafuso no sulco de trilho.
2 deslize o parafuso para a posição perto do painel solar. se empenhar a cabeça do parafuso com ranhura.
3 aperte o grampo final, faça Certifique-se a marca na parte inferior da o parafuso é paralelo à borda ao painel solar.
